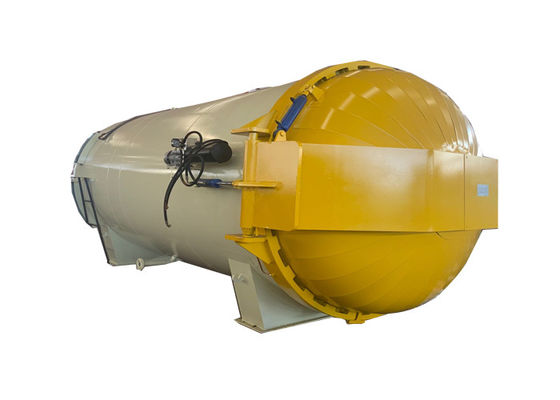

Высокая температура автоклава Q345R водяного охлаждения составная

Высокотемпературное охлаждение водой в автоклаве для композитных отвердительных деталей самолетов

I Описание продукта

Температура, давление, время, вакуум и другие рабочие процедуры автоклава при высокотемпературной отвержке автоматически контролируются PLC Siemens.высокоэффективное и экологически чистое отопительное и отвердительное оборудование, успешно разработанное нашей компаниейУстройство не требует ручной работы и достигает хорошего эффекта при автоматической работе. Программа предназначена для автоматического пылесоса, автоматического повышения температуры,автоматическое сохранение тепла, без необходимости операторов после установки рабочих процедур, и может непосредственно забрать товары после рабочего времени, экономия труда и энергопотребления,и общая стоимость производства предприятия может быть снижена более чем на 35%.

Автоклав в основном используется для формования полимерных композитных компонентов. Он является основным оборудованием для производства непрерывных волоконно-укрепленных термоустойчивых композитных материалов.Он широко используется в формовке передовых композитных материалов, сэндвичные конструкции из сосков и механизмы скрепления из металла или композитов.

II Ттехнические параметры

ⅢПодробная информация

1.Система управления

Система управления использует профессиональное программное обеспечение для управления температурой под высоким давлением, которое состоит из модуля управления температурой PLC, датчика температуры, датчика давления,кабинет управления и линия соединенияМодуль управления температурой PL используется для передачи данных о температуре в баке через датчик температуры в шкаф управления PLC.и значение температуры отображается на компьютере в реальном времениПрограмма изоляционной фазы автоматически вызывает настройку температуры PID для обеспечения точности и стабильности температуры внутри автоклава.

2.Вакуумная система

Вакуумная система состоит из вакуумного насоса, вакуумной насосной линии, вакуумной измерительной линии, резервного буферного резервуара и вакуумного буферного резервуара.ручной клапан и сигнализация о утечке давленияЕсли одна из вакуумных линий не работает, эта вакуумная линия может быть отрезана отдельно,уменьшение воздействия на всю вакуумную систему и обеспечение стабильности и безопасности вакуумной системы.

3.Система охлаждения

Принимается метод охлаждения водой, и температура каждой точки в баке, собранной термопарой, передается в систему управления PLC.,Система управления контролирует скорость циркуляции охлаждающего насоса с переменной частотой и скорость циркуляции вентилятора высокой температуры и высокого давления, контролируя таким образом скорость охлаждения.

4.Система отопления

Используя профессиональное программное обеспечение для управления температурой горячего пресса, состоит из термопары, регулятора питания модуля контроля температуры PLC, шкафа управления и линии соединения.Данные о температуре в резервуаре собираются термопарой и передаются на ПЛКСпециальная электрическая нагревательная труба из 304 нержавеющей стали нагревается быстро и имеет длительный срок службы.Температурный вентилятор циркулирует и распределяет тепло в баке более равномерно через специальную температурную циркуляционную доскуТемпература равномерна и нет мертвого угла, а давление постоянное.

ⅣНаши преимущества

1. герметичность резервуара: он состоит из резервуара, двери резервуара, высокотемпературного двигателя, теплового разделительного слоя воздушного канала, чтобы сформировать один высокоустойчивый резервуар, высокотемпературный

2. безопасное блокирование: оно изготовлено из автоматического блокирования под давлением, ручного блокирования под давлением, сигнализации сверхдавления.

3Устройство быстрого открытия двери: ручная или автоматическая конструкция быстрого открытия, даже если отключить питание, она может запустить и закрыть дверь

4Устройство уплотнения: дверь использует силикатный гель, заполняющий воздух, он может выдерживать 500 градусов, образуя один высокотемпературный высокое давление уплотненный контейнер

5Система давления: система передачи давления и управления включает в себя воздушный компрессор, резервуар для хранения, клапан регулирования давления, трубу, трансформатор давления и датчик давления.

6Система отопления: труба из нержавеющей стали, высокотемпературный вентилятор, ветряная плитка, изоляционный слой, система контроля температуры.мощность нагрева удовлетворяет требованиям максимальной температуры внутри резервуара и повышения температуры

7Система циркуляции при температуре: состоит из циркуляционного вентилятора, ветровой плиты и крышки направляющего потока для улучшения передачи тепла и циркуляции в равномерную температуру
